随着技术的不断进步，，，激光切割的应用日趋广泛。。。创新这一主题始终贯穿于激光切割机研发、制造各个环节，，，为切割这一应用创造了更多全新的可能。。。

上海沪工技术团队在沪工经典产品等离子相贯线切割机的基础上，，，融合激光及数控技术，，，将管材及相贯线切割这一应用推向了全新高度，，，新一代激光相贯线切割机和重型多功能切管机随之诞生，，，不仅可以完成对方管、圆管、椭圆管、异型管等管材的切断、开孔，，，并且可以完成复杂的相贯孔切割、坡口切割等高级功能。。。

上海沪工激光切割机 万千顾客优选

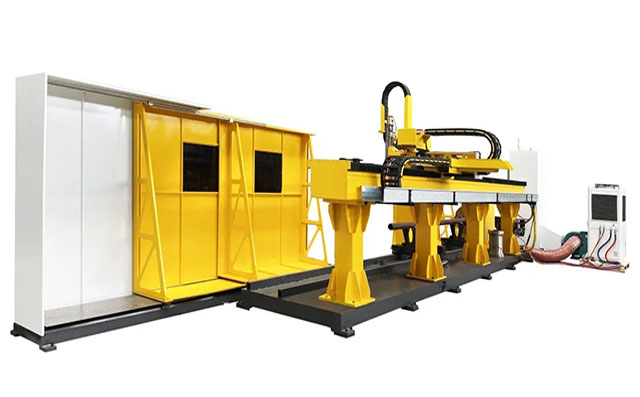

CNCG相贯线切割机系列

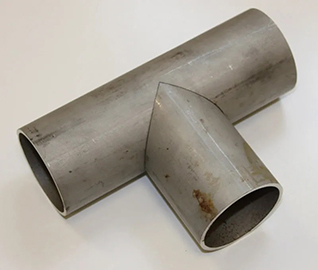

本设备采用移动横梁设计适合切割大直径管材，，，具备相贯孔切割功能，，，通过该功能可以在大管上精确的切割出投影轮廓为正圆的小孔，，，非常适合管件之间的贯穿焊接。。。

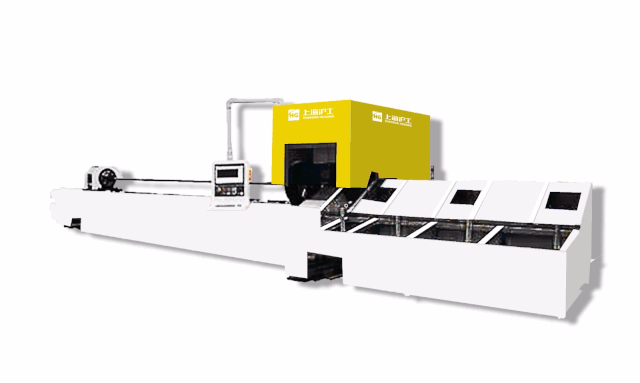

HGLT重型切管机系列

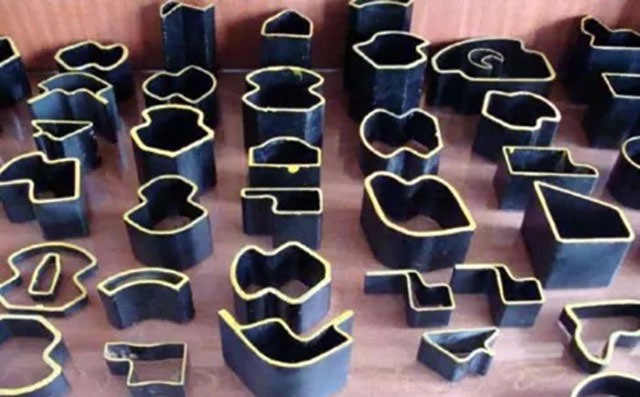

本设备采用双卡盘式设计机构，，，具备圆管、方管、椭圆管等异形管材的切断、穿孔、坡口以及多种不规则图形的切割功能。。。

一、机器概述

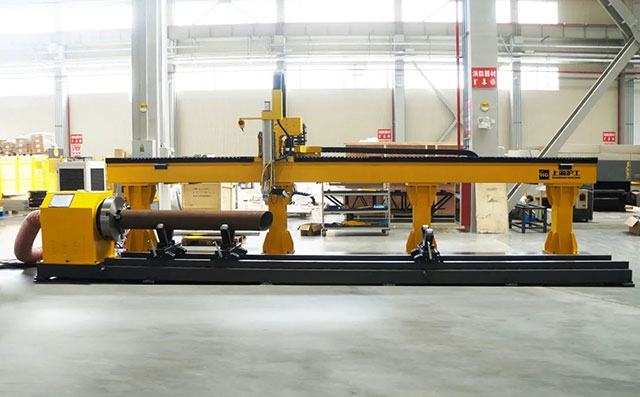

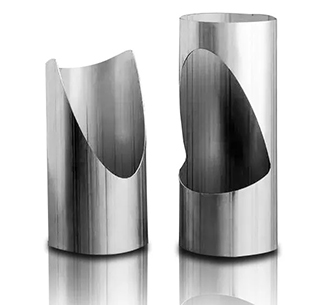

01丨CNCG系列相贯线激光切管机

CNCG系列光纤激光切割机为移动横梁式管材切割机结构，，，由数控系统、底座、横梁、托架装置、摆轴切割头等部分组成加工。。。横梁采用轻量化钢结构，，，运动刚性高，，，动态性能好。。。5轴联动数控系统，，，可以实现各种复杂轮廓的精确切割。。。

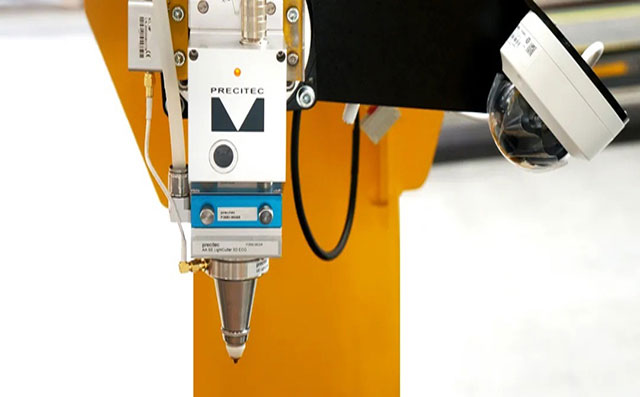

配备5轴联动控制系统、管材专用激光切割头和强大套料功能，，，能实现各种相贯线、坡口切割功能，，，整机结构紧凑，，，高可靠性和高效率切割性能。。。

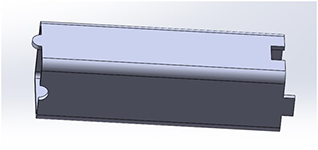

02丨HGLT系列重型多功能切管机

HGLT系列光纤激光切割机采用双卡盘设计，，，是专门针对金属管材加工设计的重型激光切管机。。。对于细长管加工特别设计了自动避让的辅助支撑装置，，，可以有效抑制管材高速旋转时引起的管材跳动，，，提高切割精度。。。配合经过精密计算和优化的传动系统，，，可达到行业更高动态性能，，，非常适合高速连续切割复杂工件。。。





二、设备参数

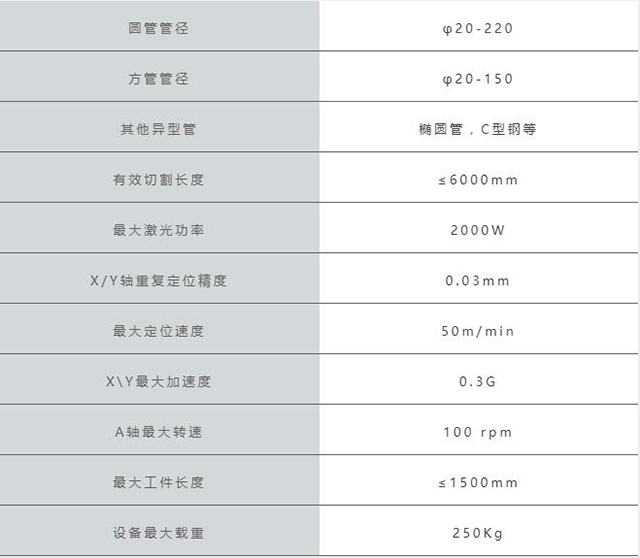

01丨CNCG系列相贯线激光切管机

02丨HGLT系列重型多功能切管机

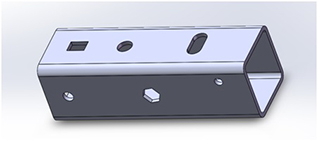

三、套料系统

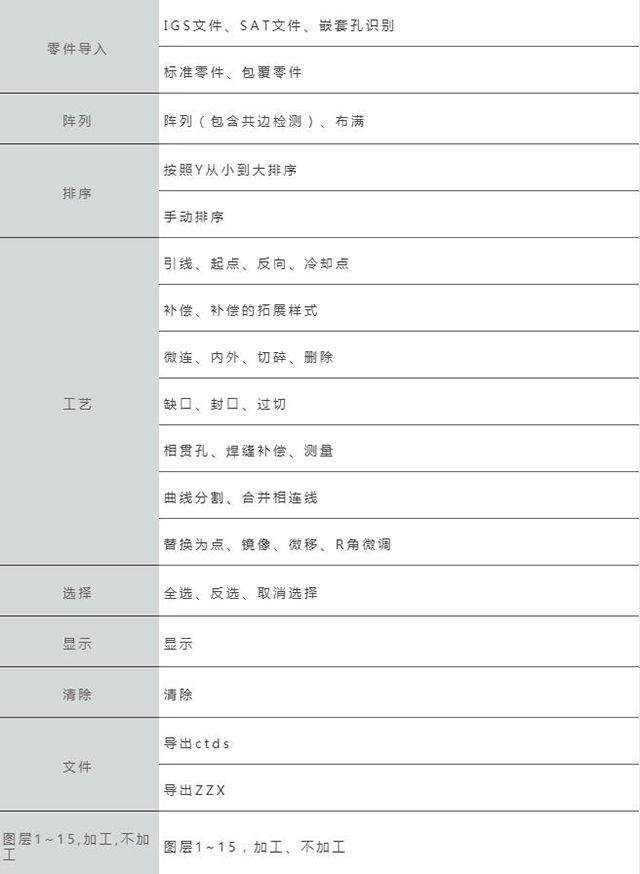

我司激光切管机随设备附带一套专业的切管套料软件Tubest，，，具备强大的切管排版功能，，，本设备提供的切管套料软件也可以在沪工其它切管设备上使用。。。该软件可以大大提高材料利用率和加工效率并提供多种工艺手段优化加工过程。。。

该系统具备以下功能:

支持快速导图功能

自动优化切割路径

支持快速排样功能

支持自动寻种功能(圆管\方管\*异型管)

根据不同材质与厚度的工艺数据库

四、自动上下料（料库系统）

01

该装置一次性装料总重量最大可达3000kg，，，支持管材为圆管、方管、矩形管以及椭圆管等；；；；；

02

根据管材尺寸，，，自动调整机构位置，，，确保管材定向、分离；；；；；

03

根据不同管材自动调整送料位置，，，保证不同的管材都能准确送到主机卡盘中心；；；；；

04

完成上料过后，，，自动准备下一根管材，，，缩小上料等待时间；；；；；

05

上料装置具备自动状态识别、检测功能，，，方便故障处理；；；；；

06

注意事项：

上料管材的扭曲、弯曲不低于GB/T 6728-2002中的允许偏差。。。上料管材为矩形管时，，，截面长宽比不小于1.5（对截面长宽比小于1.5的矩形管需提前说明，，，双方预先确认）。。。

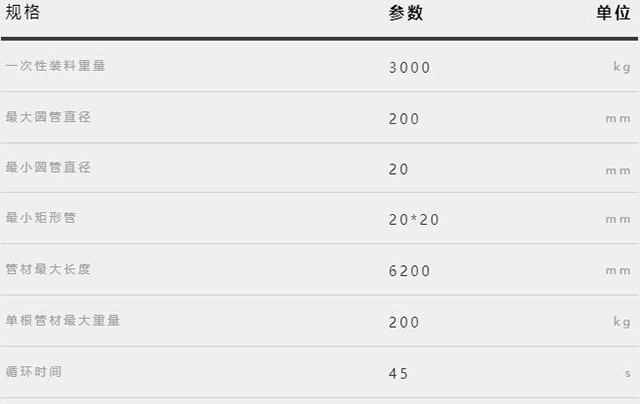

自动上下料对应参数
